membuat mesin penetas telur sederhana

membuat mesin tetas itu mudah


bagian yang akan di sisipkan dalam mesin tetas ini.
1.termostat digitall TD HIT-2
2.pemutar tray mini-modular-2 timer 3/6 jam dengan motor ac 220 volt 4-6 rpm dan di reduksi oleh gir
3.pengaturan kelembaban.(bukan hygrostart)
4.hygrometer analog,untuk membaca kondisi kadar air di dalam ruang.
5.water filler,pengisi air otomatis apabila debet air sudah pada posisi batas bawah set.

langkah paling awal adalah menentukan tray yang akan di pakai.tray telur ayam isi 48

membuat tatakan traydan membuat poros as,tatakan dari bahab siku 2 X 2 cm

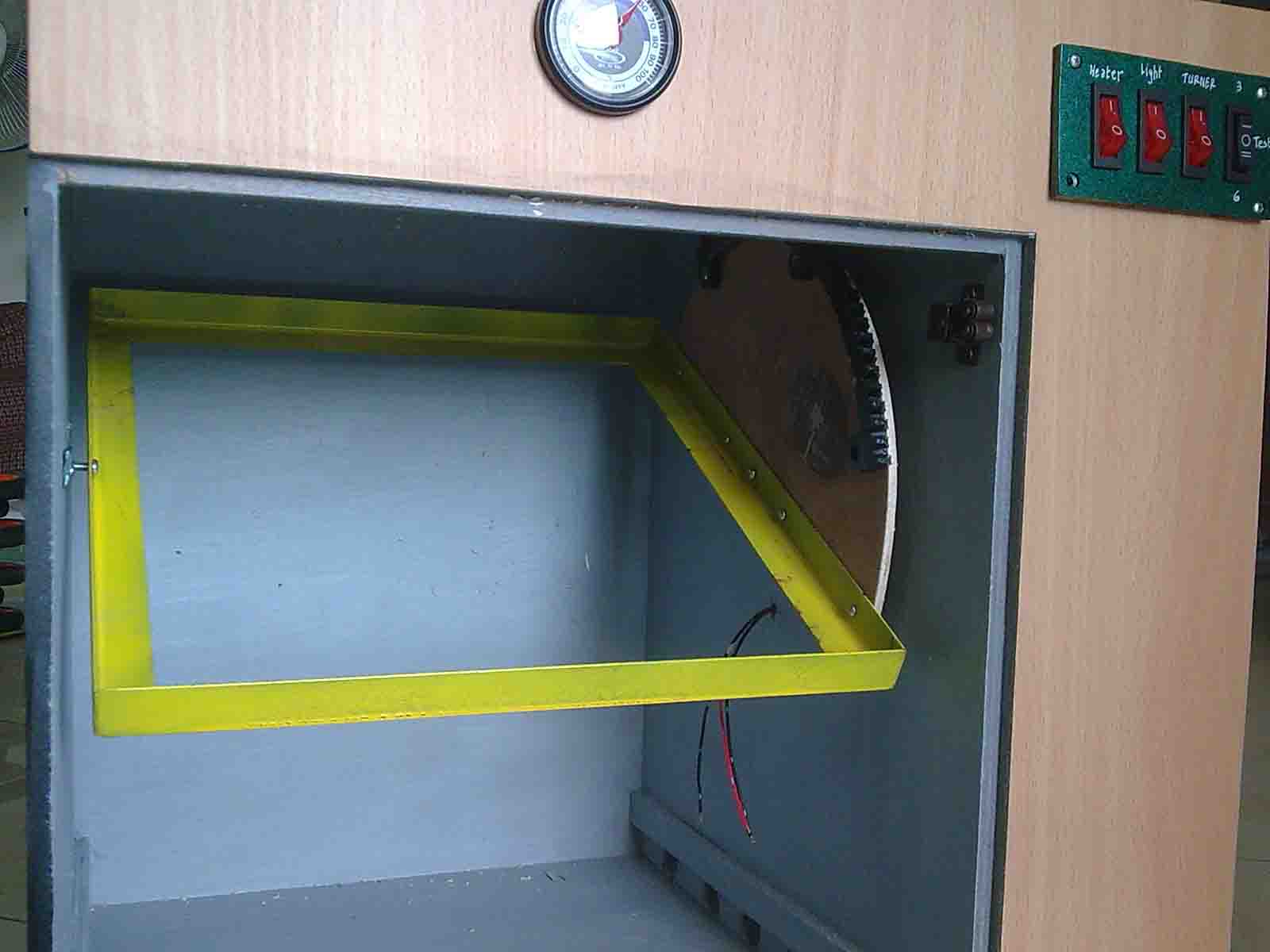

kita pasang gir besar pada tatakan tray ( lubang as pada gir adalah sama dengan poros as tatakan/ baut kecil seperti pada gambar )


setelah kita tahu ukuran tray dan sudah membuat tatakan.di sini ukuran 31 X 31 cm.kita beri ruang kanan kiri masing masing 1 cm jadi ruang di dalam box penetas 33cm.kita buat bagian samping kanan kiri dan atas bawah

kita tutup bagian belakang
melengkapi bagian depan

tampak dari sisi kiri jarak as dari depan atas dan belakang
selanjutnya membuat lubang
melapisi multiplex dengan PVAC
lem
lapisan


merangkai kipas,lampu pemanas,2 X 15 watt
memasang modular-2 pemutar tray
 tampak depan

memasang hygrometer analog,
memasang tray, baut kita putar dengan obeng  untuk memasukkannya
dan akan tampak seperti di samping
menentukan posisi switch. adalah ke belakang( kiri) 45° dan ke depan (kanan) 45°
setelah posisi sudah di dapat,pasang penahan kayu.yang juga berfungsi tempat dudukan switch
memasang switch

yang akan seperti pada video berikut



memasang modul termostat TD hit-2, berserta LCD.
penampakan LCD
bentuk jadi
ternyata water fillernya gak jadi.buyer ordernya cuman itu
video
